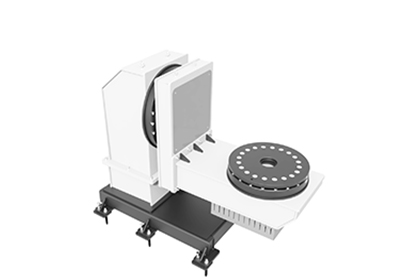

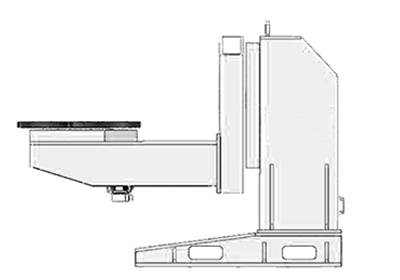

通辽CBPAY双轴L型变位机是一种实用的辅助变位设备，它重要用于钢结构件焊接、机械零部件装配等工作场所。！
L型焊接变位机通过工作台的回转、翻转使工件处于梦想地位，将焊缝更好的出现，并可与焊接操作机配套组成自动焊接专机，宽泛地利用于法兰、管件接优等各类钢结构件的制作行业，也可作为周边设备与机械人配套,以实现自动化焊接。！
技术参数：
| 型号 | CPL-10 | |
| 额定负载 | 1000kg | |
| 翻转变位直径 | 1500mm | |
| 水平回转直径 | 1200mm | |
| 第一轴回转角度 | ±180° | |
| 第二轴翻转角度 | ±360° | |
| 第一轴额定回转速 | 30°/S | |
| 第二轴额定翻转速 | 70°/S | |
| 反复定位精度 | ±0.1mm | |
| 换位轴心高度 | 1000mm | |
| 供电等级 | 三相200V,±10% 50HZ | |
| 绝缘等级 | H | |
产品特点：
1、具备较宽的焊接领域，能够搭配分歧规格的工件进行焊接以及切割工作；
2、承载领域大，能够提高运行速度，具备优良的结构刚度。！
3、对尺寸和状态各别的焊件，有肯定的合用性。！
4、双轴L型变位机主体结构选取板材焊接制作而成。！９ぷ髋汤砺奂庸び凶爸枚ㄎ还ぷ暗某叨嚷菸瓶，并进行防锈处置。！
5、选取黄铜作为导电机构，能够起到优良的导电成效。！
6、建设急剧接头衔接电器机构，方便现场装置及治理，质量精度靠得住。！
7、回程速度快，预防了产生冲击和振动。！
8、焊接变位机械有联动节制接口和相应的自；ぶ澳芗薪谥坪拖嗷バ髯魑。！
操作流程：
1、操作人员将工件凭据工作平台的中心点地位进行固定；
2、凭据待焊工件长度将尾座沿导轨调整至相宜地位后，上紧衔接滑块与尾座的螺栓，而将尾座固定；
3、将待焊工件置于工位后，向气缸内充气，推动气缸活塞及推杆向左活动，气缸推杆通过螺母带头套筒活动，尾座顶针随套筒一路活动顶紧待焊工件；
4、搭配焊接机械人使用时，将电机的线缆衔接与焊接机械人的节制柜上，将变位机作为焊接机械人的外部轴；
5、通过非同步协调活动实现焊接工作，在焊接机械人焊接一面后，焊接变位机再进行翻转，实现其他焊缝的焊接工作；
6、卸载时，气缸放气，气缸推杆带头套筒向右活动，释放工件。！
